ZCCT（八）ZStack 扁平网络配置

一、扁平网络的介绍

1.扁平网络特性

  • 物理机对虚拟机做二层转发，虚拟机网关设置在物理交换机上。
  • 分布式EIP、分布式DHCP可规避DHCP服务器的单点故障，高并发时可有效提高系统整体并发性
  • 支持IPv6管理

2.扁平网络提供以下网络服务

  • User Data：使用cloud-init进行云主机开机加载并执行特定的用户数据，如：ssh-key注入。
  • 弹性IP：分布式EIP实现的弹性IP地址，可通过共有网络访问内部私有网络。
  • DHCP：分布式DHCP实现动态获取IP地址。DHCP服务包含了DNS功能。
  • 安全组：使用iptables进行云主机防火墙的安全控制。

二、二层网络

二层网络：虚拟机业务流量出口。

  • novlan
    • 物理网卡做网桥
    • 不修改虚拟机数据包
    • 不同网络独占接口
    • 物理交换机接口配置access
  • vlan
    • 物理网卡创建子接口
    • 虚拟机数据进入子接口后打vlan tag
    • 不同网络复用接口
    • 物理交换机接口配置trunk

三、三层网络

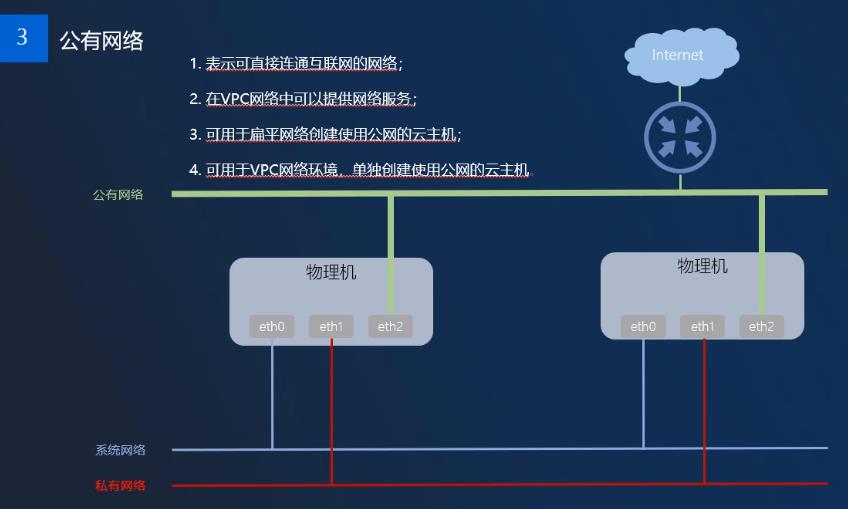

1.公有网络

  • 表示可直接连通互联网的网络
  • 在VPC网络中可以提供网络服务
  • 可用于扁平网络创建使用公网的云主机
  • 可用于VPC网络环境，单独创建使用公网的云主机

ZCCT8_1

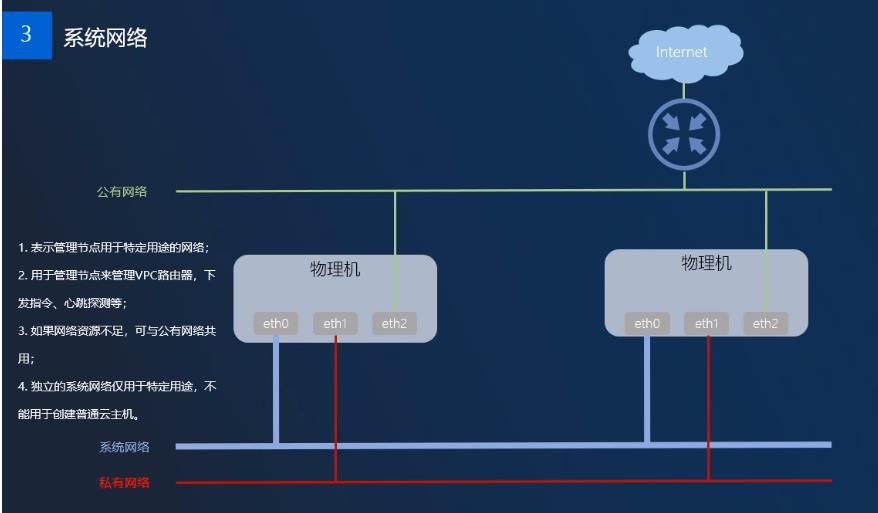

2.系统网络

  • 表示管理节点用于特定用途的网络
  • 用于管理节点来管理VPC路由器，下发指令，心跳探测等
  • 如果网络资源不足，可与共有网络共用
  • 独立的系统网络仅用于特定用途，不能用于创建普通云主机

ZCCT8_2

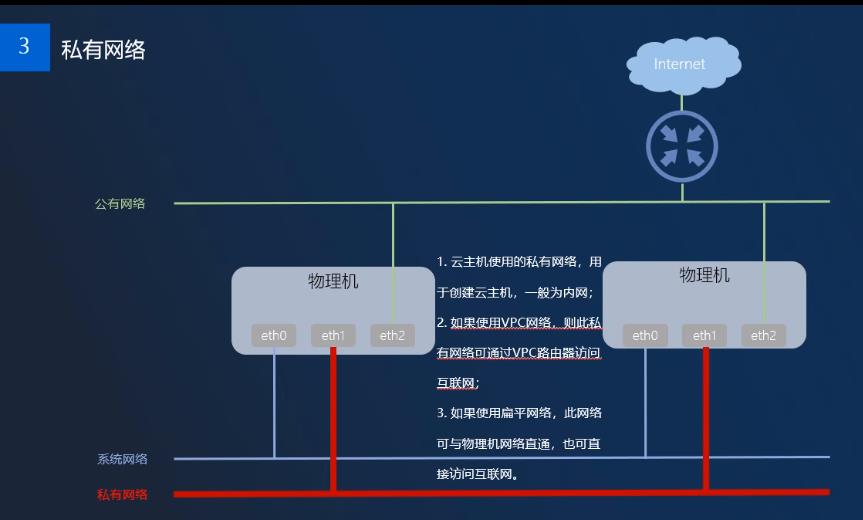

3.私有网络

  • 云主机使用的私有网络，用于创建云主机，一般为内网
  • 如果使用VPC网络，则此私有网络可以通过VPC路由器访问互联网
  • 如果使用扁平网络，此网络可与物理及网络直通，也可直接访问互联网

ZCCT8_3

四、扁平网络实践

1.创建二层网络

详情使用ZStack平台创建

2.创建三层网络

详情使用ZStack平台创建
