ZCCT（九）ZStack 后端存储对接

2021-12-30

一、本地存储

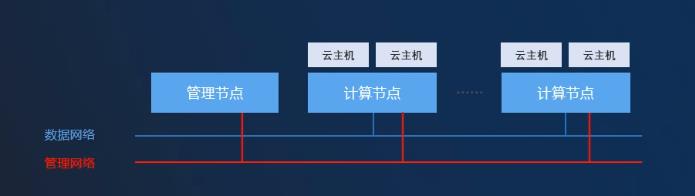

1.本地存储拓扑

计算节点运行KVM化
计算节点具备本地存储空间，存放云硬盘云主机数据保护依赖节点RAID阵列技术
投资较低，节省存储网络，云主机综合性能高
特点：投资低、性能高、大规模，并发行好，但云主机无法热迁移，需要业务层高可靠
场景：软件开发测试环境、分布式应用、应用与数据分离
缺点：物理容量受限，存在单点故障，在线迁移受限

ZCCT9_1

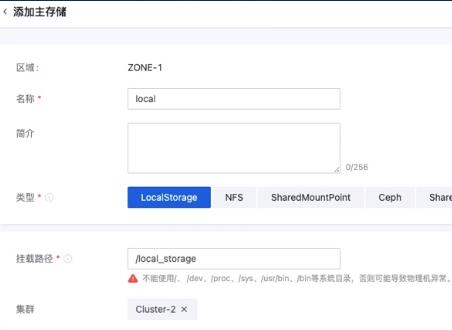

2.本地存储对接

详情见ZStack管理平台，资源中心-硬件设施-主存储中设置。类型为LocalStorage

ZCCT9_2

二、NFS存储

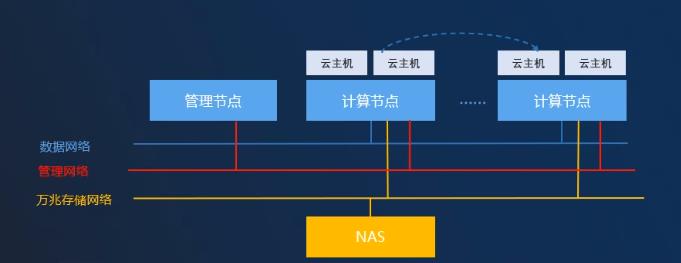

1.NFS存储拓扑

云硬盘存放在集中存储，数据通过存储双控和RAID技术保护
需要构建万兆存储网络，购买集中存储，云主机受高可用保护
特点：需存储网、云主机高可用、数据安全、IO性能有瓶颈（8～10节点/存储）
场景：传统应用、应用数据紧密、SLA高可用保证、数据安全场景

ZCCT9_3

2.NFS存储对接

详情见ZStack管理平台，资源中心-硬件设施-主存储中设置。填写挂载参数和存储心跳网络 nfs server=3,sec=sys,tcp,intr,timeo=5，如果参数和NFS存储端设置冲突，以server端设置为准

三、SAN存储

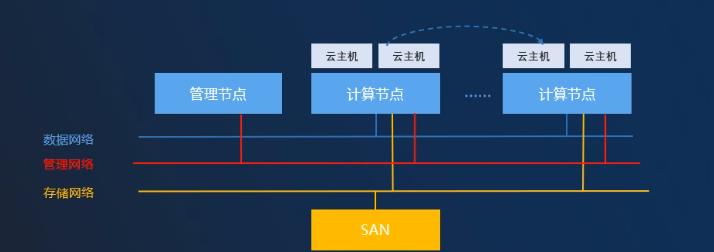

1.SAN存储拓扑

云硬盘存放在集中存储，数据通过存储双控和RAID技术保护
需要构建万兆存储网络，购买集中存储，云主机受高可用保护
特点：需存储网、云主机高可用、数据安全，IO性能有瓶颈（8～10节点/存储）
场景：传统应用、应用数据紧密、SLA高可用保证、数据安全场景

ZCCT9_4

2.SAN存储对接

详情见ZStack管理平台，资源中心-硬件设施-主存储中设置。需要先添加iSCSI服务器。接着添加主存储，类型选择sharedblock，推荐选择厚置备。厚置备指的是申请多少空间就划分多少空间，精简置备就是实际用了多少空间就划分多少空间。

如果存储里有之前的数据，给新的云主机使用时要勾选清理块设备。

四、分布式存储

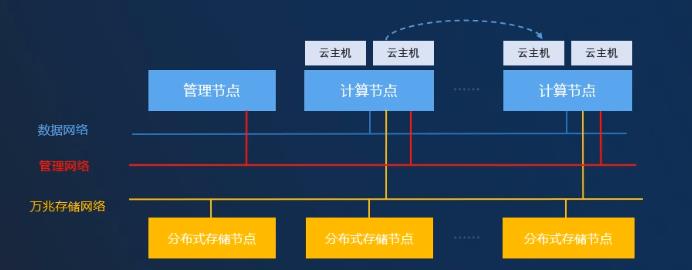

1.分布式存储拓扑

云硬盘存放在分布式存储，数据通过副本和纠删码保证
需要构建存储网络，基于x86通用服务器提供存储服务，云主机受高可用保护
特点：构建存储网、云主机高可用、数据副本、计算存储都可以横向扩展
场景：租用平台、通用行平台、应用数据紧密、SLA高可用保证、大规模环境

ZCCT9_5

2.分布式存储对接

详情见ZStack管理平台，资源中心-硬件设施-主存储中设置。类型选择Ceph，如果管理和计算节点间网络环境安全，可以关闭Cephx（用于密钥认证），同时在Ceph主存储那关闭Cephx，填写管理IP，输入Ceph节点用户名和密码。填写镜像缓存池、数据云盘池、根云盘池。在使用开源Ceph时，可不用填写，自动创建。
