ZCCT（七）ZStack 物理网络配置

一、物理网络概念

1.典型物理网络类型

• 管理网络：用于管理节点向计算节点发送操作指令，一般1Gb；
• 存储网络：用于连接存储设备，分布式存储/NAS存储/IP SAN用万兆以太网口，FC SAN用8/16Gb FC口；
• 业务网络：承载云主机业务数据流，看具体数据大小，1/10Gb；

2.物理网络高可用

• IP协议以太网络：单台服务器通过双网口配置bond保证冗余，实现高可用。
• FC协议光纤网络：单台服务器通过双FC端口多路径配置保证冗余，实现高可用。

二、物理机网络技术

1.虚拟网桥

承载了虚拟机流量转发，以及虚拟网络和物理网络的连通。

2.bond技术

以bond作为逻辑端口

• 链路高可用
• 增加带宽

支持两种模式

• mode1：主备模式，交换机只需要配置VLAN即可
• mode4：负载均衡模式，交换机需要配置lacp链路聚合，在聚合口配置VLAN

3.网桥结构

• 物理接口/bond口，连接物理网络
• 虚拟接口，连接虚拟机

4.VLAN逻辑隔离

• 通过子接口来进行网络逻辑隔离
• 子接口出去的数据会打上VLAN tag
• 提高网络处理性能，提高安全性

5.配置物理机网络

zs命令

命令	描述
zs-show-network	显示当前网络的运行状态
zs-network-setting	配置物理网卡网络，配置物理网卡网桥
zs-change-nic	修改物理网卡名字
zs-vlan	配置物理网卡VLAN接口
zs-bond-lacp	创建链路聚合模式bond设备
zs-bond-ab	创建主备模式bond设备
zs-nic-to-bond	从指定的bond设备加载/卸载物理网卡
zs-restore-network-setting	重置物理网卡网络配置

• 创建bond，命令zs-bond-lacp或zs-bond-ab
  • -c 创建，命令 -c bond-name
  • -d 删除
• 物理网卡添加到bond，命令zs-nic-to-bond
  • -a 加载，zs-nic-to-bond -a bond-name nic-name
  • -d 卸载
• 创建VLAN，命令zs-vlan
  • -c 创建，zs-vlan -c nic-name vlan
  • -d 删除
• 网口配置IP和修改网卡名，命令zs-network-setting和zs-change-nic
  • -i 配置网络地址，zs-network-setting -i interface ipaddress netmask gateway
  • -b 基于接口创建网桥并配置网络,zs-network-setting -b interface ipaddress netmask gateway
  • 修改物理网卡名字zs-change-nic -c old-nic-name new-nic-name
• 重置网络
  • -i 重置物理网卡，zs-restore-network-setting -i interface

三、最佳实践-物理网络配置

1.情景一配ip

网络配置需求：

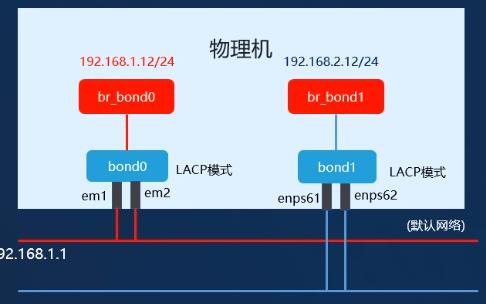

• 存在千兆网卡em1,em2，配置LACP模式，网卡IP地址配置默认为默认路由的IP 192.168.1.12/24
• 存在万兆网卡enps61,enps62，配置为LACP模式，网卡IP地址配置为非默认路由的IP 192.168.2.12/24

步骤如下：

• 创建bond(lacp)

zs-bond-lacp -c bond0

zs-bond-lacp -c bond1

• 将网卡绑定bond

zs-nic-to-bond -a bond0 em1

zs-nic-to-bond -a bond0 em2

zs-nic-to-bond -a bond1 enps61

zs-nic-to-bond -a bond1 enps62

• 基于bond配置IP地址

zs-network-setting -b bond0 192.168.1.12 255.255.255.0 192.168.1.1

zs-network-setting -b bond1 192.168.2.12 255.255.255.0

2.情景二配vlan

网络配置需求：

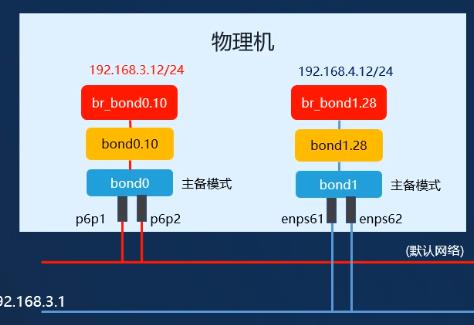

• 存在万兆p6p1,p6p2，配置为主备模式，vlan 10，网桥IP地址配置为默认路由的IP 192.168.3.12/24
• 存在万兆网卡enps61,enps62，配置为主备模式，vlan 28，网桥IP地址配置为非默认路由的IP 192.168.4.12/24

步骤如下：

• 创建bond(主备)

zs-bond-ab -c bond0
zs-bond-ab -c bond1

• 将网卡绑定bond

zs-nic-to-bond -a bond0 p6p1

zs-nic-to-bond -a bond0 p6p2

zs-nic-to-bond -a bond1 enps61

zs-nic-to-bond -a bond1 enps62

• 创建vlan

zs-vlan -c bond0 10
zs-vlan -c bond1 28

• 基于bond配置IP地址

zs-network-setting -b bond0.10 192.168.3.12 255.255.255.0 192.168.3.1

zs-network-setting -b bond1.28 192.168.4.12 255.255.255.0

情景三修改ip

网络配置需求：

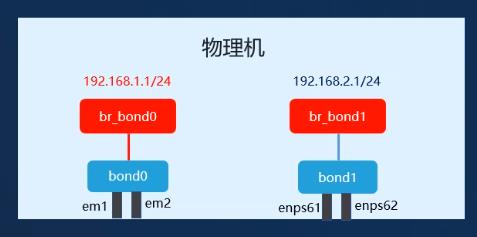

• br_bond0网卡原本的IP为192.168.1.1/24,现在需求变更为非默认路由的IP 192.168.10.1/24

步骤如下：

• 先down网桥

ifconfig br_bond0 down

• 删除桥接口

brctl delbr br bond0

• 删除网卡配置文件

rm -f /etc/sysconfig/network-scripts/ifcfg-br_bond0

• 重新配置IP

zs-network-setting -b bond0 192.168.10.1 255.255.255.0
